Dialogue : Ajouter un contour fermé ( Fond du symbole )

Accès à ce dialogue: Menu Optimisation / Ajouter un contour fermé ( Fond du symbole ).

Permet d'ajouter un contour fermé, calculé automatiquement, au fond du symbole.

Le fond du symbole permet aux symboles de type " Vue armoire " de masquer le rail sur lequel est normalement posé le symbole.

Rappel: Un symbole est considéré " vue armoire " si son champ Spécial = vue armoire, Dialogue Définir les caractéristiques.

Précision: Ce fond du symbole est composé de contours fermés ( Commande Placer un contour fermé ). Le nombre de contours fermés n'est pas limité. Ils seront donc dessiné en 1er. Ce qui est logique pour un fond.

Précision: Le contour fermé ajouté avec ce dialogue est de forme rectangulaire. Il est calculé d'après les dimensions " Hors tout " du symbole. Si ce calcul automatique ne convient pas, il reste toujours possible d'ajouter des contours fermés manuellement ( commande Placer un contour fermé / Palette Nouveau ) en suivant la forme du symbole. Ne pas oublier ensuite de transférer ces contours fermés dans le fond du symbole: Commande Modifier un objet / Dialogue Modifier un contour fermé / onglet Avancé / Transférer ce contour fermé au fond du symbole.

La couleur est à sélectionner. Le gris clair est conseillé.

Précision: Le blanc est déconseillé: Lors de l'exportation DXF, dans WinArmoire, le tracé du fond blanc des symboles peut être représenté en noir ( ! ) si le fond de la feuille est blanche. A voir selon votre logiciel d'importation DXF ensuite utilisé.

Astuce: Pour visualiser temporairement les contours fermés du fond du symbole: Touche K, les contours fermés passent en surbrillance.

Avancé: Supprimer tous les autres contours fermés ( Fond du symbole ) avant: Permet de supprimer les fonds déjà présents, avant d'en ajouter un. Ce qui permet rapidement de " faire le ménage " si besoin. Le nombre de contours fermés concernés est indiqué entre parenthèses.

       Exemple

Soit 2 symboles de type " vue armoire ", posés sur un rail, dans WinArmoire. Il est évident, que avec un fond le résultat est meilleur: Le symbole cache le rail, comme dans la réalité.


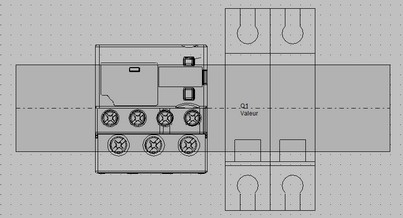

Les 2 symboles " vue armoire " n'ont pas de fond

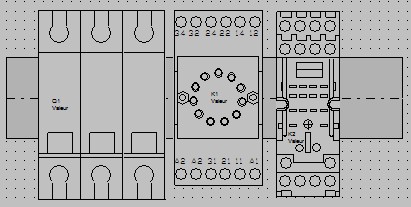

Les 3 symboles " Vue armoire " ont un fond gris clair
