Wintypon [ Vue 3D ]

Génération de vue 3D du circuit imprimé

2

Wintypon (Toutes les versions) est capable de générer une vue 3D du circuit, en utilisant le générateur d'image gratuit PovRay (32 ou 64 bits).

Plus de précisions techniques en bas de cette page, après les images exemples.



Exemple 1 : Composants classiques

3d
Le typon dans Wintypon

3d
L'image 3D générée par Wintypon & PovRay

3d
Autre vue: Détail

3d
Autre vue: Détail de la résistance



Exemple 2 : Composants CMS

3d
Vue du circuit complet

3d
Le boitier SO16

3d
Leds et résistances CMS



Autres exemples: Réalisations diverses de clients WinTypon

3d

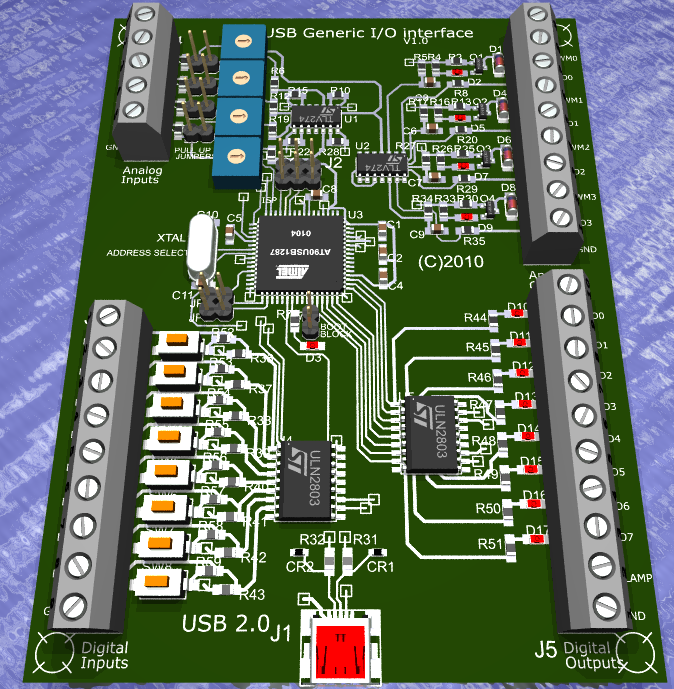

Exemple 1 de vue 3D générée par un client



Exemple 2 de vue 3D générée par un client:(Cliquer sur les images pour agrandir)



La vue 3D générée

Le circuit réalisé





Exemple 3 de vue 3D générée par un client



Pour en savoir plus

La bibliothèque de modèles 3D est décrite en langage Povray, elle est commune à Wintypon & Eagle(tm) 3D. Cette bibliothèque est donc extensible: Il est donc possible de créer et d'ajouter de nouveaux modèles 3D. Son extension est infinie.

En savoir plus sur Povray

Site officiel: http://www.povray.org/
Didacticiel en fraçais: http://povray.free.fr/
Présentation sur Wikipedia

Documentation avancée sur Wintypon & la 3D

Documentation: Wintypon - 3D - Introduction (Présentation détaillée, explications...)
Documentation: Wintypon 3D - Création d'un modèle (De A à Z...)

Logiciel:Visu3D: Analyse et visualisation d'un modèle 3D

Site web de Matthias, Créateur & gestionnaire de Eagle 3D (la base de Wintypon 3D) : www.matwei.de
Site web de Philippe Boucheny: Comment créer un modèle 3D : http://perso.numericable.fr/pboucheny/eagle3d/



Commander

Voir page Commander.
